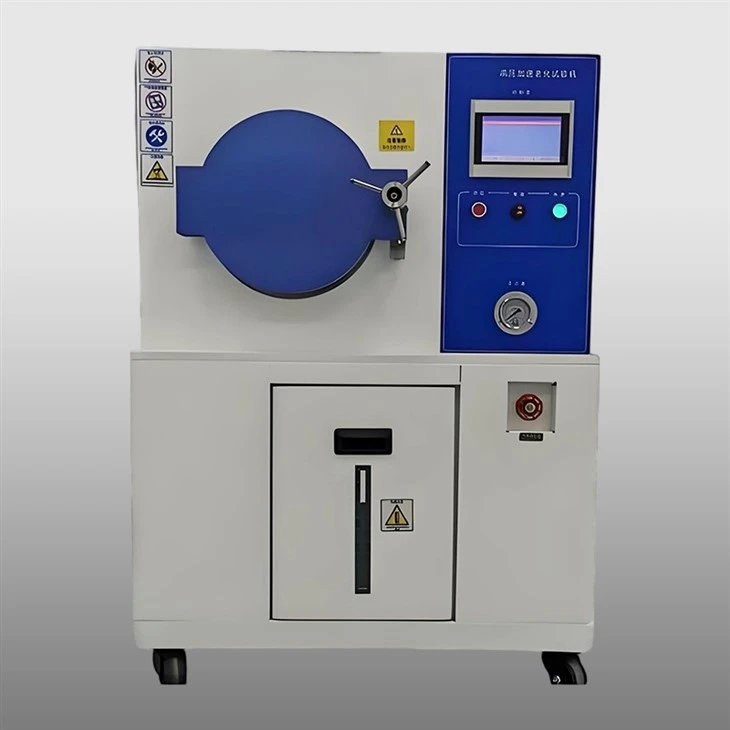

Ħarsa ġenerali tal-prodott

Il-Kamra tat-Test ta' Stress ta' Temperatura Aċċellerata Għolja u Umdità(HAST Chamber) hija sistema ta' ttestjar ambjentali avvanzata ddisinjata biex tevalwa l-affidabbiltà fit-tul-tal-komponenti elettroniċi, semikondutturi, u materjali taħt kundizzjonijiet estremi ta' temperatura, umdità u pressjoni. Il-Kamra tat-Test ta' Stress ta' Temperatura Aċċellerata Għolja u Umditàjaħdem billi tissuġġetta kampjuni tat-test għal temperaturi elevati (tipikament 105 gradi sa 135 grad), umdità relattiva għolja (65% sa 100% RH), u pressjoni pożittiva (pressjoni tal-kejl 0.02 MPa sa 0.392 MPa), toħloq ambjent aggressiv ħafna li jaċċellera malajr umdità-delaminazzjoni ta' umdità, mekkaniżmi ta' korrużjoni, korrużjoni elettrokimika, korrużjoni u mekkaniżmi relatati. Filwaqt li l-ittestjar konvenzjonali ta’ 85 grad /85% RH tal-preġudizzju tal-umdità jeħtieġ madwar 1,000 siegħa biex jitlesta, il-Kamra tat-Test ta' Stress ta' Temperatura Aċċellerata Għolja u Umditàjista' jikseb espożizzjoni għall-istress ekwivalenti f'96 siegħa biss-li jnaqqas iċ-ċikli tat-test b'aktar minn 70%. Din l-effiċjenza tagħmel l-Kamra tat-Test ta' Stress ta' Temperatura Aċċellerata Għolja u Umditàindispensabbli għall-validazzjoni tal-ippakkjar tas-semikondutturi, valutazzjoni tal-affidabbiltà taċ-ċirkwit integrat, kwalifika tal-elettronika tal-karozzi (AEC-Q100), u assigurazzjoni tal-kwalità tal-manifattura tal-PCB.

Karatteristiċi tal-Prodott

Il-Kamra tat-Test ta' Stress ta' Temperatura Aċċellerata Għolja u Umditàjinkorpora inġinerija robusta u sistemi ta' kontroll intelliġenti biex iwasslu ttestjar ta' affidabbiltà preċiż, ripetibbli u sigur:

Kapaċità ta' ttestjar ta'-temperatura għolja u-pressjoni għolja– Firxa tat-temperatura minn +105 grad sa +145 grad (temperatura tal-fwar saturat), medda ta 'pressjoni minn 0.02 MPa sa 0.392 MPa gauge, umdità sa 100% RH.
Modi ta 'kontroll doppju ta' l-umdità– Jappoġġja kemm mhux saturati (65–95% RH) kif ukoll saturati (100% RH) kontroll tal-umdità. Il-mod mhux saturat jissimula kundizzjonijiet realistiċi ta 'sħana niedja mingħajr kondensazzjoni tal-wiċċ li tista' tgħawweġ il-mekkaniżmi ta 'falliment.
Sistema ta 'kontroll preċiża– Kontrollur tat-touch screen tal-kulur ta '7 pulzieri b'algoritmu PID ta' loġika fuzzy. Preċiżjoni tal-kontroll tat-temperatura ± 0.5 grad, uniformità tat-temperatura Inqas minn jew ugwali għal ± 2.0 grad (f'100 grad), preċiżjoni tal-kontroll tal-umdità ± 3% RH. Jappoġġja bidla faċli bejn modi saturati u mhux saturati.

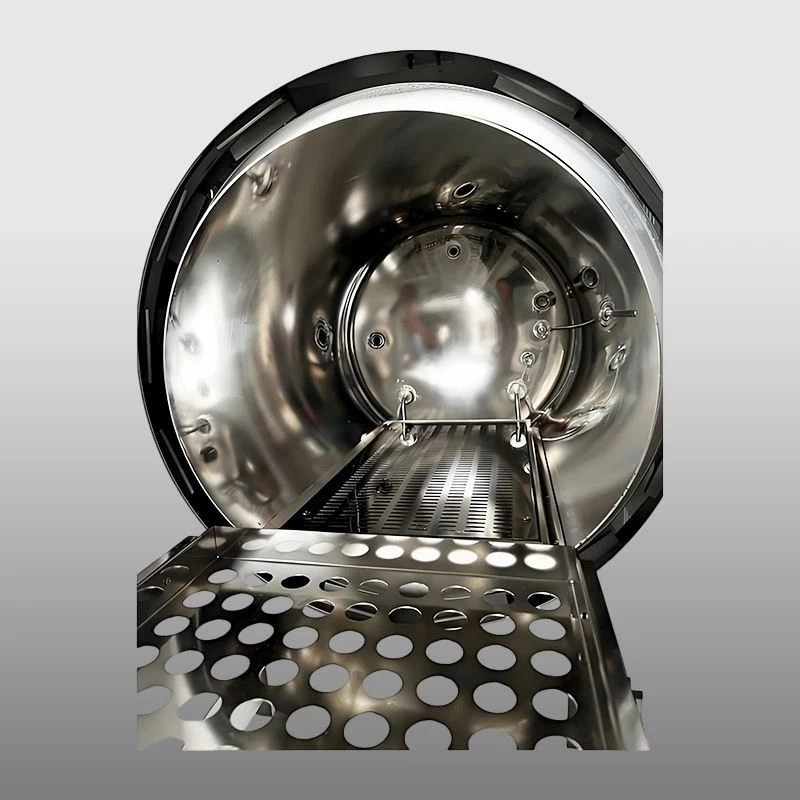

Kostruzzjoni ta ' reċipjent ta ' pressjoni ċilindriċi– Ċilindru ta 'ġewwa magħmul minn azzar li ma jissaddadx SUS304 jew SUS316 b'iwweldjar ta' penetrazzjoni sħiħa-. L-ispazju tax-xogħol tond jimmassimizza t-tagħbija tal-prodott u jipprevjeni qtar ta 'kondensazzjoni milli jqattar fuq kampjuni.
Protezzjoni komprensiva tas-sigurtà– Protezzjoni mekkanika u elettronika doppja fuq-temperatura; valv awtomatiku ta 'ħelsien tal-pressjoni b'rilaxx manwali ta' emerġenza; monitoraġġ indipendenti tal-pressjoni b'interlock ta'-pressjoni żejda; interlock tal-bieb li jipprevjeni l-istartjar sakemm ma jkunx issiġillat sew; protezzjoni niexfa-ħruq għas-sistema ta 'umidifikazzjoni; allarmi li jinstemgħu u viżwali b'wiri tal-kodiċi tal-ħsara.

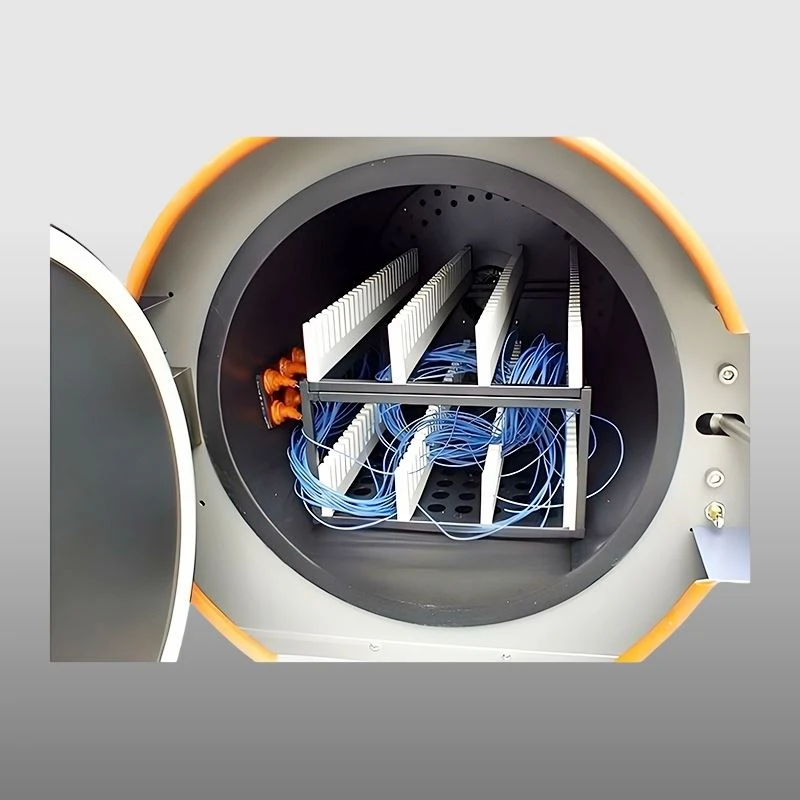

Terminali tal-qawwa tal-kampjun (ittestjar tal-bias)– Mibnija-f'sistema ta' qawwa ermetika-pinnijiet tippermetti l-applikazzjoni ta' vultaġġ u sinjali għall-kampjuni waqt l-ittestjar. Terminali kodifikati bil-kulur-jappoġġaw sa 72 jew 120 pin għal wajers konvenjenti u preċiżi.
Ġestjoni tad-dejta u konnettività– Monitoraġġ ta'-ħin reali tat-temperatura, l-umdità u l-kurvi tal-pressjoni. Data esportabbli għal USB flash drive f'format Excel; jappoġġja komunikazzjoni Ethernet, RS-232, u RS-485 għal aċċess u tniżżil mill-bogħod.
Żieda rapida fit-temperatura– Il-ħin tat-tixbit mill-ambjent għal 120 grad huwa madwar 45 minuta.
Mili awtomatiku tal-ilma– Mili awtomatiku tal-ilma tal-umdità fil-bidu tat-test, li jnaqqas l-intervent tal-operatur. Sejbien ta 'livell baxx ta' ilma jqajjem allarm u għeluq awtomatiku.

Standards tat-Test

Il-Kamra tat-Test ta' Stress ta' Temperatura Aċċellerata Għolja u Umditàhija mfassla biex tikkonforma bis-sħiħ ma' firxa komprensiva ta' standards tal-ittestjar tal-affidabbiltà internazzjonali u speċifiċi tal-industrija-, inklużi:

standards JEDEC– JESD22-A110 (HAST bi preġudizzju), JESD22-A118 (UHAST mingħajr bias), JESD22-A102 (Pressure Cooker Test / PCT), JESD22-A100 (Ħajja bias ta' temperatura u umdità ċiklika), JESD22-A101 (temperatura, umdità biastat), umdità u ħajja JESD22-A108 (Temperatura, preġudizzju, u ħajja operattiva).

standards IEC– IEC 60068-2-66 (Test Cx: Sħana niedja, fi stat fiss – fwar taħt pressjoni mhux saturat), IEC 60749 (Apparati semikondutturi – Metodi ta' ttestjar mekkaniku u klimatiku).

Standards tal-karozzi– AEC-Q100 (Kwalifiki tat-test tal-istress ibbażat fuq il-mekkaniżmu ta' ħsara-għal ċirkwiti integrati), AEC-Q101 (Kwalifiki tat-test tal-istress għal apparati semikondutturi diskreti).

Standards nazzjonali Ċiniżi– GB/T 2423.40 (Ittestjar ambjentali – Parti 2: Metodi tat-test – Test Cx: Sħana niedja, fi stat fiss, fwar taħt pressjoni mhux saturat).

Standards MIL-STD– MIL-STD-883 (Metodi u proċeduri tat-test għall-mikroelettronika).

Billi tikkonforma ma 'dawn l-istandards rikonoxxuti globalment, il-Kamra tat-Test ta' Stress ta' Temperatura Aċċellerata Għolja u Umditàjiżgura li r-riżultati tat-test jiġu aċċettati fil-ktajjen tal-provvista internazzjonali u minn manifatturi ewlenin tas-semikondutturi u OEM tal-karozzi.

Parametri Tekniċi

Hawn taħt jinsabu l-ispeċifikazzjonijiet tekniċi ewlenin għall-Kamra tat-Test ta' Stress ta' Temperatura Aċċellerata Għolja u Umdità(mudelli tipiċi, id-dimensjonijiet kollha huma customizable):

Parametru	Speċifikazzjoni
Dimensjonijiet interni (Djametru × Fond)	customizable
Dimensjonijiet esterni (W×H×D)	dipendenti fuq id-daqs intern
Volum intern	customizable
Firxa tat-temperatura	+105 grad sa +145 grad (temperatura tal-fwar saturat; fakultattiv sa +155 grad jew +162 grad )
Varjazzjoni fit-temperatura	± 0.5 grad
Uniformità tat-temperatura	Inqas minn jew ugwali għal ± 2.0 grad (f'100 grad)
Firxa ta 'umdità	65% RH ~ 100% RH (kontroll mhux saturat disponibbli għal 65-95% RH)
Eżattezza tal-kontroll tal-umdità	±2.5% ~ ±3% RH
Firxa tal-pressjoni (gauge)	0.02 MPa ~ 0.392 MPa (0.2 kg/cm² ~ 4.0 kg/cm²)
Preċiżjoni tal-kontroll tal-pressjoni	±0.2 kg/ċm²
Ħin taż-żieda fit-temperatura tal-fwar	Ambjent għal 120 grad f'madwar. 45 minuti
Ħin ta 'żieda fil-pressjoni	Ambjent għal 1.00 kg/ċm² f'madwar. 45 minuti
Issettjar tal-firxa tal-ħin	0 ~ 999 siegħa/minuti/sekonda (issettjar b'xejn)
Kontrollur	Touch screen tal-kulur ta '7 pulzieri, PID ta' loġika fuzzy
Terminali tal-qawwa tal-kampjun	Sa 72 jew 120 pin, bil-kulur-kodifikat
Interfejs tad-dejta	Ethernet, RS-232, RS-485, USB Ospitanti
Provvista ta' enerġija	AC 220V ±10%, 50/60Hz, fażi waħda-(jew AC 380V għal mudelli akbar)
Materjal tal-kostruzzjoni	Kamra ta 'ġewwa: SUS304/SUS316 stainless steel b'iwweldjar ta' penetrazzjoni sħiħa-
Karatteristiċi tas-sigurtà	Protezzjoni ta'-temperatura żejda, protezzjoni ta'-pressjoni żejda, interlock tal-bibien, protezzjoni ta' nuqqas ta' ilma, protezzjoni ta'-ħruq, ħelsien awtomatiku tal-pressjoni

Id-dimensjonijiet, il-firxiet tat-temperatura, il-kapaċitajiet tal-pressjoni u l-konfigurazzjonijiet tal-pin tal-qawwa kollha jistgħu jiġu personalizzati għal kollox skont daqsijiet speċifiċi tal-kampjuni u rekwiżiti standard tat-test.

FAQ

Q1: X'inhi d-differenza bejn l-ittestjar HAST u konvenzjonali tat-Temperature Umidity Bias (THB)?

A: HAST inaqqas il-ħin tal-ittestjar minn ġimgħat għal jiem billi jgħolli t-temperatura, l-umdità u l-pressjoni fl-istess ħin. Filwaqt li test konvenzjonali ta '85 grad /85% RH THB jista' jeħtieġ madwar 1,000 siegħa, l-istess mekkaniżmi ta 'falliment jistgħu jiġu riprodotti f'96 siegħa biss ta' ttestjar HAST.

Q2: Liema tipi ta 'prodotti huma tipikament ittestjati f'kamra HAST?

A: Il-Kamra tat-Test ta' Stress ta' Temperatura u Umdità Aċċelerata Għolja tintuża primarjament għal semikondutturi (imballaġġ IC, BGA, QFN, COB), komponenti mikroelettroniċi, bordijiet ta 'ċirkwiti stampati (PCBs), elettronika tal-karozzi li teħtieġ ċertifikazzjoni AEC-Q100, apparati ta' kontroll industrijali, moduli fotovoltajċi, materjali manjetiċi, u materjali bbażati fuq polimeri{2}}.

Q3: X'inhi d-differenza bejn il-modi ta 'kontroll ta' l-umdità saturata u mhux saturata?

A: Modalità saturata (100% RH) toħloq penetrazzjoni massima tal-fwar tal-ilma għal ttestjar aggressiv. Il-modalità mhux saturata (65–95% RH) tipprovdi simulazzjoni aktar realistika tal-kundizzjonijiet umdi attwali, li tipprevjeni l-kondensazzjoni tal-wiċċ li inkella tista 'tipproduċi indikazzjonijiet foloz ta' falliment. Il-Kamra tat-Test ta' Stress ta' Temperatura Aċċellerata Għolja u Umditàjappoġġja ż-żewġ modi għall-flessibilità massima tal-ittestjar.

Q4: Kif tiġi evitata l-kondensazzjoni ġewwa l-kamra?

A: Ir-reċipjent tal-pressjoni ċilindriku huwa ġeometrikament ottimizzat biex jipprevjeni qtar tal-kondensat milli jifforma fuq il-wiċċ u jqattar fuq kampjuni. Disinn xieraq tal-kamra jiżgura li kwalunkwe kondensazzjoni tinżel mal-ħitan tal-ġenb aktar milli taqa 'fuq il-kampjuni tat-test.

Q5: X'inhuma r-rekwiżiti tal-installazzjoni?

A: Il-kamra għandha tkun installata fuq art invell-ivventilata tajjeb. Il-provvista tal-enerġija għandha tkun iddedikata b'circuit breaker xieraq. Huwa meħtieġ sors ta 'ilma nadif (ilma tal-vit jew ilma dejonizzat) bi pressjoni minima ta' 0.2 MPa. Għandu jinżamm spazju adegwat madwar l-unità għall-ventilazzjoni u aċċess għall-manutenzjoni.

Għaliex Agħżel ALP?

ALP TEKNOLOĠIJA (T & M) LTDhija impriża konġunta-tispeċjalizzata fl-istrumentazzjoni tal-ittestjar ambjentali. Iggwidata minn "Eċċellenza Teknoloġika Għeruq fl-Integrità," ALP taqdi s-setturi tal-industrija tal-batteriji tal-litju, aerospazjali, difiża, enerġija, telekomunikazzjonijiet, karozzi u riċerka. Ma’ klijenti f’aktar minn 50 pajjiż madwar ħames kontinenti – inklużi laboratorji tal-gvern, manifatturi ewlenin ta’ batteriji tal-litju, u kumpaniji Fortune 500 – ALP jagħti soluzzjonijiet one-stop minn kmamar tat-temperatura u testers ta’ xokk termali għal sprej tal-melħ, UV, ramel/trab, kmamar tat-test tax-xita, u kmamar tal--splużjoni tal-mixja{7}. L-akbar saħħa tagħna hija l-adattament: aħna niddisinjaw, nipproduċu, ninstallaw u nżommu skond il-ħtiġijiet speċifiċi tiegħek.
